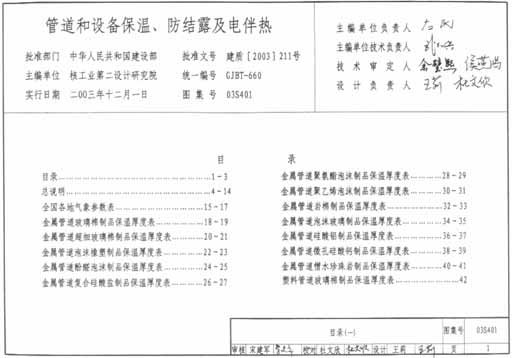

03S401《管道和設備保溫》

批準部門：中華人民共和國建設部

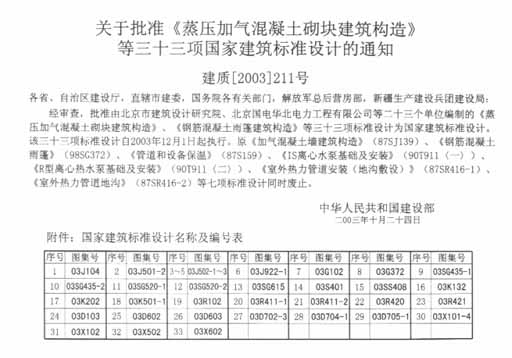

批準文號：建質[2003]211號

主辦單位：核工業第二設計研究院

統一編號：GJBT-660

實行日期：二零零三年十二月一日

圖 集 號：03S401

1、 編制背景： 經過十幾年的發展，首先是絕熱層、防潮層和保護層的材料有了較大變化。第二是近幾年的相關規范要求貫徹節能的要求。第三是近幾年電伴熱在工程中逐步推廣應用，但沒有相關規范。第四是給排水專業人員普遍對絕熱層計算；電伴熱產品選型及電量計算不熟悉。針對這些情況我們組織了7個生產企業共同編制了本圖集。另外考慮到保溫、防結露和電伴熱在絕熱層厚度計算和各層做法上有關聯，因此將它們做為一個項目編制。

  2、 適用范圍及編制內容

  2.1本圖集適用于一般工業與民用建筑室內（或地溝內）金屬（或塑料）管道和金屬設備的熱水保溫及冷水防結露，金屬管道和設備電伴熱的熱水保溫及冷水防凍工程。

  2.2本圖集分保溫及防凍露，和電伴熱兩大部分。

  2.3第一部分的“總說明”中詳細介紹了絕熱層、防潮層和保護層的材料、性能參數和適用條件；絕熱層厚度計算公式、參數選取和計算例題；各地氣象參數表。然后是各種絕熱材料的保溫厚度表和保溫施工詳圖。再后是各種絕熱材料的防結露厚度表和防結露施工詳圖。最后是材料表。

  2.4第二部分的“電伴熱編制說明”中詳細介紹了電伴熱產品的種類，參數設置和運行要求，設計步驟、計算例題。然后是”施工驗收說明。最后是相關計算表格和電熱帶施工詳圖。

  2.5相關技術資料中對部分產品做了進一步的介紹。

  3、 技術要求

  3.1與87S159相比較有如下變化 ① 保溫厚度表中增加了環境溫度5℃和10℃兩檔；介質溫度75℃一檔改為60℃。 ② 相關材料按現在的情況做了調整。 ③ 保溫和防結露中增加了塑料管。 ④ 增加了電伴熱的內容。

  3.2絕熱層較原來加厚了，這反映了節能的要求。另外塑料管通常也應做防結露。

  3.3電伴熱計算的目的是確定供電量，并使電熱帶的長度便于施工。方法是通過調整絕熱層厚度改電熱帶的長度。

  3.4電熱帶是設于管道（或設備）外表面與絕熱層之間。用于熱水保溫時，外部做法同保溫；用于冷水防凍時，外部做法同防結露。

  4、 使用方法

  4.1根據環境溫度、介質溫度和選用的絕熱材料查保溫厚度表得出絕熱層的最小厚度。

  4.2防結露要先計算設計準數A，然后根據A值和選用的絕熱材料查防結露厚度表得出絕熱層的最小厚度。

  4.3當表中所列參數不滿足需要時，設計人員應按“總說明”中的要求計算確定絕熱層厚度。

  4.4按“電伴熱編制說明”的要求經計算調整后確定絕熱層材料和厚度，電熱帶類型、總用電量和控制要求。

  4.5設計人員將設計內容和圖集號等注明在設計文件中、施工單位可按圖集要求施工。



下載文件：管道和設備保溫、防結露及電伴熱（03S401）.《管道和設備保溫》

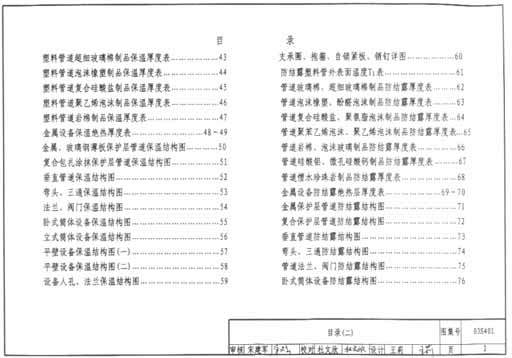

圖名	起始頁碼
目錄	1
總說明	4
全國各地氣象參數表	15
金屬管道玻璃棉制品保溫厚度表	18
金屬管道超細玻璃棉制品保溫厚度表	20
金屬管道泡沫橡塑制品保溫厚度表	22
金屬管道酚醛泡沫制品保溫厚度表	24
金屬管道復合硅酸鹽制品保溫厚度表	26
金屬管道聚氨酯泡沫制品保溫厚度表	28
金屬管道聚乙烯泡沫制品保溫厚度表	30
金屬管道巖棉制品保溫厚度表	32
金屬管道泡沫玻璃制品保溫厚度表	34
金屬管道硅酸鋁制品保溫厚度表	36
金屬管道微孔硅酸鈣制品保溫厚度表	38
金屬管道憎水珍珠巖制品保溫厚度表	40
塑料管道玻璃棉制品保溫厚度表	42
塑料管道超細玻璃棉制品保溫厚度表	43
塑料管道泡沫橡塑制品保溫厚度表	44
塑料管道復合硅酸鹽制品保溫厚度表	45
塑料管道聚乙烯泡沫制品保溫厚度表	46
塑料管道巖棉制品保溫厚度表	47
金屬設備保溫絕熱厚度表	48
金屬、玻璃鋼薄板保護層管道保溫結構圖	50
復合包扎涂抹保護層管道保溫結構圖	51
垂直管道保溫結構圖	52
彎頭、三通保溫結構圖	53
法蘭、閥門保溫結構圖	54
臥式筒體設備保溫結構圖	55
立式筒體設備保溫結構圖	56
平壁設備保溫結構圖(一)	57
平壁設備保溫結構圖(二)	58
設備人孔、法蘭保溫結構圖	59
支承圈、抱箍、自鎖緊板、銷釘詳圖	60
防結露塑料管外表面溫度T1表	61
管道玻璃棉、超細玻璃棉制品防結露厚度表	62
管道泡沫橡塑、酚醛泡沫制品防結露厚度表	63
管道復合硅酸鹽、聚氨脂泡沫制品防結露厚度表	64
管道聚苯乙烯泡沫、聚乙烯泡沫制品防結露厚度表	65
管道巖棉、泡沫玻璃制品防結露厚度表	66
管道硅酸鋁、微孔硅酸鈣制品防結露厚度表	67
管道憎水珍珠巖制品防結露厚度表	68
金屬設備防結露絕熱層厚度表	69
金屬保護層管道防結露結構圖	71
復合保護層管道防結露結構圖	72
垂直管道防結露結構圖	73
彎頭、三通防結露結構圖	74
管道法蘭、閥門防結露結構圖	75
臥式筒體設備防結露結構圖	76
立式筒體設備防結露結構圖	77
平壁設備防結露結構圖(一)	78
平壁設備防結露結構圖(二)	79
設備人孔、接管防結露結構圖	80
管道支、吊架防結露結構圖	81
管道絕熱材料工程量面積計算表	82
管道絕熱材料工程量體積計算表	83
圓形設備筒體部分絕熱材料工程量計算	84
圓形設備封頭部分絕熱材料工程量計算	87
輔助材料用量表	90
電伴熱編制說明	91
電伴熱施工驗收說明	105
玻璃棉制品電伴熱金屬管道散熱量(QB)表	107
閥門類散熱系數(f)表、電伴熱金屬設備散熱量(QP)表、絕熱材料系數表	109
電熱帶在管道上系統安裝示意圖	110
管道電熱帶安裝位置圖	111
管道電伴熱帶纏繞安裝表圖	112
閥門、三通的電熱帶安裝位置圖	113
電熱帶纏繞管道支架和吊架安裝示意圖	114
電熱帶纏繞管道托架安裝圖	115
電熱帶纏繞壓力表和孔板安裝圖	116
電熱帶纏繞水泵安裝圖	117
電熱帶纏繞水位器安裝圖	118
電熱帶纏繞法蘭和彎頭安裝圖	119
電熱帶纏繞水箱(罐)接管安裝圖	120
過濾器電熱帶單路和雙路安裝圖	121
平壁設備電伴熱安裝圖	122
相關技術資料	123
