工作原理
安徽安邦控制系統有限公司自限溫電伴熱帶地暖系統是將代內伴熱帶線鋪設在混凝土之中或架設與地板下的木格柵之間，上面可以鋪設地磚、大理石、木地板及地毯等任何您喜歡的地面材料。它使用自限溫電伴熱帶特有的PTC技術特性發熱產生的熱量加熱地面介質，再利用介質加熱室內空氣，由于地面介質本身具有的熱隋性，介質能把熱在一段持續的時間內均勻的慢慢輻射。而與之相連的電子溫控器能迅速而有效地調節室溫，當溫度達到您的預先設定后便自動進入恒溫狀態，節省電能，其間歇式的工作原理類似于冰箱。
輻射供暖分為高恩、中溫、低溫。其中加熱時表面溫度不超過70℃時稱為低溫輻射，低溫輻射電伴熱帶工作時表面最高為60-65℃，并且大部分能量以輻射方式傳遞，因此稱為低溫輻射電伴熱帶。低溫輻射電伴熱帶輻射性能好，節省電能，與水暖系統的地面輻射供暖的輻射要領相同。
自限溫電伴熱帶在室內環境使用，溫度均勻、清潔、舒適。它不單純加熱空氣，而是使人體和周圍密實物體首先吸收能量，溫度升高，從而減少了對人體的冷輻射，也沒有傳統供暖因空氣對流引起的室內浮塵揚起。自限溫電伴熱帶可保持室內的溫度恒定、可調。

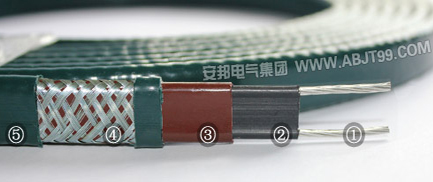

安纜牌自限溫電伴熱帶其安全性能也是一流的，從結構上看，因有絕緣層和PVC外皮的雙層保護，和中間層屏蔽層防靜電漏電保護，系統還設有空氣斷路器的漏電保護裝置，因此使用本系統的產品是非常安全的。它可以安靜運行，不產生任何有害氣體和顆粒，真正的綠色環保。
系統組成
伴熱電纜地板采暖系統由以下材料組成:
※伴熱電纜專用溫控器
※安裝帶
※電伴熱帶DR-DWK2-PF
※聚苯乙烯泡沫保溫板 密度20-25kg/m2
※普通低碳鐵絲網φ=2-2.6mm，網格100×100mm
|
 |
四、優點
1、節能、環保
以電力為能源，不存在傳統采暖的有害氣體排放，噪音和灰塵污染，節約寶貴的水資源，伴熱電纜地板采暖系統在達到相同的溫度時，室內溫度舒適程度比傳統的采暖方式高2-3℃，因此可以節能15％以上，同時溫控器的獨立控制，當室內無人居住時，可適當降低溫度，達到節能的目的。
2、采暖舒適
伴熱電纜地板采暖提供了隨空間上升溫度遞減梯度分布，使人體的腳部熱、頭部涼，這是人體最理想的溫度環境，充分體現中醫理論“溫足而頂涼”，對關節炎患者具有防治功效，室內空氣干凈，無傳統采暖帶來的灰塵污染。
3、投資經濟
傳統采暖系統包括熱源設備，內外管網，鍋爐房建設，占地，散熱器，設備折舊，維修運行人工等，這些費用比伴熱電纜地板采暖系統要高30％以上，同時，伴熱電纜的施工周期很短，有效的保證了開發商順利交房，而且，伴熱電纜基本無須維修。
4、溫度控制靈活自由，解決了物業收費難的問題
電用溫控器可以精確控制溫度，也可以采取經濟運行調節，節省運行費用，即利用低谷用電時段每天的23:00-7:00將溫控器適當調高，白天將溫控器適當調低，運行費用將會降低。
5、實現分戶、分室和分區獨立溫度控制
本系統可以利用溫控器，根據需要進行溫度的調節，并隨時根據室外溫度的變化，自動調節，以保證室內溫度的穩定，克服傳統采暖系統無法調節溫度的弊病。徹底解決了傳統采暖存在的垂直和水平失調及高層系統超壓的問題。用戶可以根據自己的使用情況調節所需的不同區域的不同溫度。
應用范圍
1、直接安裝于混凝土地面
伴熱電纜安裝于混凝土地面時，一般選用DR-DWK2-PF，北方地區住宅工程安裝功率為:單位建筑面積58-65W/m2。廚房、衛生間的功率應更高，并且伴熱電纜必須繞開櫥柜、衛生器具。
2、直接安裝在精裝修的木地板下
伴熱電纜可以安裝在任何類型的木地板下，無論是復合地板還是實木地板。一般建議實木地板下的安裝功率不能超過90W/m2(單位使用面積)。要求地板的龍骨高度為5cm，在龍骨中間鋪設保溫板，在木龍骨開口處用鋁箔紙，然后再鋪設鐵絲網和安全帶，并在龍骨上刻槽，用于伴熱電纜穿過龍骨，將伴熱電纜安裝在鐵絲網上，并距木地板下表面至少2cm。
3、地面翻新時的安裝
特別適合于廚房、衛生間，當然也適用于任何可翻新的房間地面。建議安裝功率:單位建筑面積100-120W/m2，利用安裝帶可以精確固定伴熱電纜的安裝間距，一般的間距為10-15cm，保證地面不會出現冷區。
4、存儲供熱
北方地區已經開始實行低谷用電的收費政策，每年的11月1日到次年的3月31日，晚上的23:00-7:00，收費為0.2元/度，其他時段電費為0.44元/度。伴熱電纜存儲供熱系統是專門為充分利用低谷用電時段而設計的，適用于任何有機會享用低谷用電的住宅、辦公樓、醫院等場所。伴熱電纜安裝在較厚的混凝土層中(至少為5-10cm)，混凝土層在低谷用電時段將伴熱電纜產生的熱量存儲起來，白天存儲在混凝土中的熱量緩慢的釋放出來，維持房間的溫度。專用溫控器可以有效的保證經濟節能和自然舒適的效果。
根據DR-DWK2-PF伴熱電纜系統的特性，DR-DWK2-PF伴熱電纜蓄能存儲采暖系統在北方地區的一般設計功率為單位建筑面積120W/m2。當120W/m2小于實際的熱負荷時，需要補充采暖。建議窗戶邊緣區用較高的功率補償熱損失。選用DR-DWK2-PF型伴熱電纜和專用溫控器。
必須先確定整個房間的熱負荷，計算方法請參見附后安裝功率計算。計算出熱負荷后，根據其功率選擇伴熱電纜，以及決定是否需要邊緣區補充采暖。
安裝功率計算:
用電低谷時段以8小時為例，這意味在低谷時段的8小時內，要產生出下一個用電低谷時段到來之前的16個小時房間所需的熱量。舉例說明:低谷用電時段為夜間11點早晨7點，共計8小時，即每24小時中有8小時低谷用電時段用于系統加熱。為保證系統在溫度特別低的情況下，也可以有效的工作，在計算熱負荷是選用安全系數C=1.2。
以建筑面積30m2的房間為例，使用面積為21m2的，假設熱負荷指標為40W/m2。房間的計算熱負荷為1200W按上述的計算公式，實際存儲采暖所需的功率Q=1200·4.12/8=4320W。安裝于21m2的區域，實際安裝功率為205W/m2。而存儲采暖的最大功率為180W/m2，所能提供的最大熱量3780W，剩余的540W的所需熱量需要補充。建議做邊緣區補充采暖(195W/m2)是一個令人滿意的解決途徑。因此，邊緣區的540W使用直接采暖方式。
540W÷(24小時÷8小時)=180W
邊緣區直接采暖的安裝功率為:195W/m2÷(24小時÷8小時)=65W/m2
邊緣區安裝所需面積為:180W÷65W/m2=2.77m2
于是以195W/m2的功率，在邊緣區安裝2.77m2的面積。這種互相補充的方式能確保系統快速、準確、有效的對環境溫度變化作出反應。
儲存采暖使用的電熱帶，最小負荷為17W/m，伴熱電纜下的保溫層厚度一般為30mm—90mm，不可小于50mm，電熱帶利用安裝帶固定，確保電熱帶安裝間距C-C合理均勻?；炷帘Ｗo(hù)層的厚度為5-9cm，伴熱電纜不能被保溫層包裹，不能損傷。待30天左右，混凝土墊層自然干燥，系統才能運行。
電熱帶地板采暖系統的設計
1、設計標準和設計依據
(1)應根據建筑物規模，所在地氣象條件、政策、環保等要求，以及《新建集中采暖住宅分戶熱計量設計技術規程》(DBJ01-605-2000)，通過技術經濟比較，確定伴熱電纜的采暖方案。
(2)采暖室外氣象參數，應按國家標準《采暖通風與空氣調節設計規范》(GBJ 19-87)第二章第二節的有關規定，利用當?shù)?0年的氣象資料進行計算。
(3)圍護結構的最小傳熱阻，應按照現行的國家標準《民用建筑節能設計標準》(JFJ26-95)的第4.2條執行。
(4)設計依據:
※建筑設計的平、立、剖面圖；
※設計室內溫度、室外冬季計算溫度；
※暖通設計的熱負荷值；
※電氣設計；
2、采暖熱負荷計算
應按《采暖通風與空氣調節設計規范》(GBJ 19-87)以及《新建集中采暖住宅分戶熱計量設計技術規程》(DBJ01-605-2000)的有關規定，進行房間采暖熱負荷計算。但與傳統對流式采暖方式熱負荷計算區別如下:
※不計算鋪設有溫控伴熱電纜地面的熱負荷。
※室內計算溫度比傳統采暖計算溫度低2℃設計。
應考慮分戶分室獨立控制和戶間傳熱等因素，增加一定的附加量(按《新建集中采暖住宅分戶熱計量設計技術規矩》(DBJ01-605-2000)第3.0.4條執行)。
根據北方地區的特點及近幾年的伴熱電纜地板采暖工程應用經驗，北方地區節能建筑發熱電纜地板采暖的設計工率:(單位建筑面積)
住宅:80-95W/m2辦公室:95-110W/m2別墅:95-110W/m2醫院、幼兒園:110-120W/m2局部伴熱電纜地板采暖時，熱負荷可按整個房間全面的伴熱電纜地板采暖的熱負荷乘以該區域面積與所在房間的比值和下表中所規定的附加系數確定。
計算公式：Q=q
| 采暖區域面積與房間總面積比值 |
0.55 |
0.4 |
0.25 |
| 附加系數 |
1.3 |
1.35 |
1.5 |
3、伴熱電纜采暖系統選型注意事項
(1)伴熱電纜地板采暖的伴熱電纜表面發熱溫度不宜超過65℃。
(2)室內伴熱電纜地板采暖應選用額定功率一般是220V/5-30W/m。
(3)溫控器應根據不同的使用區域，采用不同型號的專用溫控器。
室內電熱纜地板采暖應選用能控制伴熱電纜發熱溫度、地面溫度、房間溫度的專用溫控器。
(4)鋪設伴熱電纜的地板表面平均溫度應符合下表的規定
地板表面平均溫度(℃)
| 設置位置 |
宜采用的溫度 |
溫度上限值 |
| 人員經常停留的地面 |
24－26 |
28 |
| 人員短期停留的地面 |
28－30 |
32 |
| 無人停留的地面 |
30－40 |
42 |
(5)伴熱電纜地板采暖，地板的散熱量包括地板向房間的有效散熱量Q1和向下層傳熱的熱損失量Q2。伴熱電纜的采暖量應包括Q1和Q2。
(6)不采暖房間相鄰的樓板上表面和要鋪設伴熱電纜的地面，應鋪設保溫層。保溫層采用聚苯乙烯泡沫塑料板時，厚度符合下列要求:
※普通住宅樓板上部的地面20-30mm
※別墅地面30-50mm
※周邊外墻20-30mm
(7)伴熱電纜鋪設在土壤上時，保溫層以下應做防潮層，衛生間、廚房的防水層可以做在保溫層下面的基礎層上。
4、電氣設計(以設計單位電氣設計為準)
5、地面結構設計
地面結構組成如下:保溫層、普通低碳鐵絲網、安裝帶、伴熱電纜、溫度傳感器、填充層。
(1)保溫層
材料選用聚苯乙烯泡沫板，其物理性能應符合:
密度:不小于20kg/m 厚度:20-50mm
導熱系數:不大于0.05W/m·K 氧指數:不小于30
(2)普通低碳鐵絲網
直徑:2-2.6mm 網格:不大于10cm×10cm
(3)填充層
伴熱電纜上面應采用細石(卵石)混凝土覆蓋，并符合厚度，不小于3cm
混凝土標號:C25，卵石直徑不大于12mm
(4)伴熱電纜可安裝于潮濕的房間地面內。
(5)繪制伴熱電纜地面構造圖
(6)繪制電熱纜施工圖
所有房間的伴熱電纜型號確定以后，繪制伴熱電纜平面鋪設圖。廚房、衛生間內，伴熱電纜的布置應繞開櫥柜和衛生器具等固定設備。溫控器應設置在距地面1.4m高度的內墻面，與室內照明開關平起，宜分室布置。
電伴熱電纜的鋪設間距，應根據房間的熱負荷和保證溫度均勻的原則，采用直列式的布置方式。間距不能大于17.5cm，但不能小于5cm。在房間熱損失較大的外窗，鋪設間距要密，在熱損失較小的地方，鋪設間距較大。
DWL-Pz/Jz安纜牌地面輻射供暖系統由溫控器和電伴熱帶組成，安纜伴熱帶的導電性，發熱量控制率，耐老化性，耐腐蝕性和阻燃性等各項技術指標通過了國家電線電纜技術監督檢查中心等多家權威機構論證和檢測．
安纜牌電伴熱帶采暖系統的熱效率達到90%以上，結合安纜牌電伴熱采暖的特點，不但可以滿足正常采暖，并可保證產品的采暖舒適性．

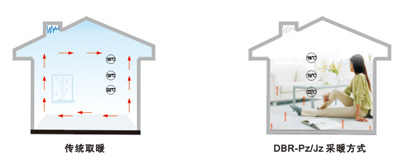

以電力為能源，電伴熱帶為加熱體，電源接通后，將電能轉化為熱能，并以低溫?zé)彷椛涞男问?，同時輔以傳導和對流的熱量傳導方式，不斷地將熱量散發到外界，地板和空氣的溫度得到相應的增加，在看見分布上形成一個溫度的梯度，通常隨空間的上升溫度成遞減趨勢．這樣的溫度分布能使人感到明顯的舒適．因此安纜牌電伴熱帶低溫輻射采暖系統是暖通工程公認的理想采暖方式之一． |
