本標準是依據GB 3836.1-2000《爆炸性氣體環境用電氣設備 第1部分：通用要求》、 GB 3836.3-2000《爆炸性氣體環境用電氣設備 第3部分：增安型“e” 》編制，編輯格式按GB/T 1.1-2000《標準化工作導則 第一部分：產品標準編寫規定》編寫。
1、范圍
本標準規定了額定電壓380V以下，額定電流40A以下與電熱帶配合使用的防爆接線盒（以下簡稱接線盒）的產品分類、要求、試驗方法、檢驗規則、標志、包裝運輸及貯存等內容。
接線盒可廣泛使適用于有乙醚、異戊二烯、汽油、硫化氫、癸烷、辛烷、庚烷、乙烷、戊烷、丁二烯、環陽乙烷、醋酸戊酯、一氧化碳、甲苯、甲醇、氮苯、苯乙烷、丙酮、丙烷等可燃物體存在的場所，控制交流220V/380V，電流不大于40A的電熱帶使用。并已經廣泛的用用于國內重點工業項目上，如：石油、鋼鐵、化工、煤氣、冷凍、食品、建筑等諸多行業，各種場合的流體防凍和伴溫上
2、規范性引用標準
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB3836.1-2000 爆炸性氣體環境用電氣設備 第1部分：通用要求
GB3836.3-2000 爆炸性氣體環境用電氣設備 第3部分：增安型“e”
GB14048.1-2006 低壓開關設備和控制設備 第一部分：總則
GB4208-2008 外殼防護等級(IP代碼)
GB/T 13384-1992 機電產品包裝通用技術條件
JB/T 4375-1999 電工產品戶外內腐蝕場所使用環境條件

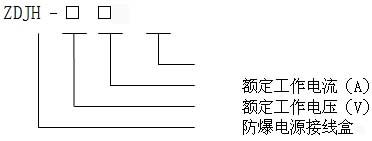

3、產品分類及參數
例如：
1、防爆電源接線盒
|
型號 |
額定電壓 |
額定電流 |
|
ZDJH |
220/380 |
≤40A |
2、防爆二通（直型）接線盒
|
型號 |
額定電壓 |
額定電流 |
|
ZJH-2 |
220/380 |
≤40A |
3、防爆三通（T型）接線盒
|
型號 |
額定電壓 |
額定電流 |
|
ZJH-3 |
220/380 |
≤40A |
4、防爆尾端接線盒
|
型號 |
額定電壓 |
額定電流 |
|
ZJH |
220/380 |
≤40A |
4.1接線盒應符合本標準規定，并按照規定程序和批準的圖樣和技術文件制造。
4.2接線盒須經國家指定的檢驗單位的防爆檢驗，并取得“防爆合格證”后方可生產。
4.3起動器的外購元件，除符合本標準外，尚須符合各自的技術標準。
4.4正常工作條件
4.4.1周圍空氣溫度
周圍空氣溫度為-20℃~+40℃。
4.4.2大氣條件
安裝地點的相對濕度不超過90%（溫度為+25℃時）。
4.4.3海拔
安裝地點的海拔高度不超過2000m。
4.4.4污染等級
污染等級3級。
4.4.5安裝類別
接線盒安裝類別為Ⅲ類。
4.4.6沖擊和振動
接線盒應在無顯著沖擊和振動的場所中使用。
4.4.7周圍環境介質
接線盒將在具有ⅡA、ⅡB類，T1-T4組的危險場所中安全使用。
4.5.結構要求
4.5.1零部件外觀
4.5.1.1塑料件表面應光滑、無裂紋、結疤、缺料等缺陷。
4.5.1.2涂漆件主要表面應漆膜應均勻、色澤一致，不應有漏漆、流痕、氣泡等缺陷。
4.5.2電氣間隙見表2。
表2
|
由電源系統額定電壓確定的相對地電
壓最大值(有效值) V |
電氣間隙 mm |
|
220 |
5 |
|
380 |
6 |
4.5.3爬電距離見表3。
表3
|
額定工作電壓
V |
爬電距離 mm |
|
220 |
6.3 |
|
380 |
10 |
4.5.4接線盒的外殼應設置專用的內外接地端子，并標注保護接地符號“ ”，接地端子應符合GB3836.1-2000中第15.4和15.5的規定。
4.5.5接線盒所有緊固件應設有自行防松裝置。
4.5.6接線盒應設有“嚴禁帶電開蓋”的警告標志。
4.6性能要求
4.6.1接線盒最高表面溫度不大于130℃，其他導電零部件溫升以不傷害相數部件為準。
4.6.2起動器的介電性能應能承受2500V的工頻耐壓值，歷時1min無擊穿或閃絡現象。
4.6.3接線盒的耐熱耐寒性能應符合GB3836.1，23.4.6的規定；
4.6.3接線盒外殼材質應符合GB 3836.1第8章的規定,并承受7J的沖擊試驗。
4.6.4接線盒的橡膠密封材料因有較好的耐老化性能，按GB3836.1-2000第D3.3規定，試前后硬度變化不超過20%。
4.6.5接線盒引入裝置的夾緊性能應符合GB3836.1-2000中的D3的規定。
4.6.6接線盒接線腔內的接線端子須進行扭轉試驗，M6的須承受5N.m,M10須承受16 N.m的外力作用,其接線端子不得損壞。
4.6.7外殼防護等級不低于IP54.
4.6.8本標準未作規定的其余參數，均應符合制造圖樣的規定。
5.1一般檢查和外觀檢查按本標準規定進行
5.2溫度試驗
溫度試驗按GB3836-2000中23.4.6規定進行。
5.3介電性能試驗
按GB3836.3-2000的規定進行。
5.4接線盒的耐熱耐寒性試驗
耐熱耐寒性能應符合GB3836.1，23.4.6的規定。
5.5沖擊能量試驗
按GB3836.1-2000中23.4.3.1規定進行。
5.6接線端子扭轉試驗
按GB3836.1-2000中23.4.5規定進行。
5.7橡膠密封材料老化試驗
按GB3836.1-2000中23.4.3.1規定進行。
5.8外殼防護性能
按GB4208-2008的要求進行。。
6.1當產品有局部更改，可能影響其隔爆性能時，可將更改部分的圖紙及更改說明書，送原檢驗單位備案。
6.2檢驗分類
接線盒的檢驗分出廠檢驗和型式檢驗兩種。
6.2.1出廠檢驗
6.2.1.1出廠檢驗是產品出廠時必須經本廠檢驗部門逐臺的檢驗，合格后，發放產品合格證書，方可入庫、出廠。
6.2.1.2出廠檢驗項目
1）一般檢查
2）外觀檢查
3）靜態強度試驗（水壓試驗）
4）介電性能試驗
5）隔爆結構參數檢查
6）動作性能
6.2.2型式檢驗
6.2.2.1型式檢驗是按本標準要求全項進行的檢驗，有下列情況之一時進行：
1）新產品或老產品轉廠生產的試制、定制要求，正式生產后， 如結構、材料、工藝有較大改進，可能影響產品性能時
2）產品長期停產，恢復生產時
3）出廠檢驗結果與上次檢驗有較大差異時
4）國家指定檢驗機關提出型式檢驗要求時
6.2.2.2型式試驗項目:
a)所有出廠檢驗項目;
b)資料審查;
c)引入裝置試驗;
e)扭轉試驗;
f)溫升試驗;
g)夾緊試驗；
6.2.2.3型式檢驗抽樣方法與判定規定
用于型式檢驗的起動器，每個檢驗項目不少于2臺，所有檢驗項目都通過和所有承受檢驗的試品都合格，才能認為型式檢驗合格，如不合格項目，則加倍抽樣，重復試驗如再不合格，則視為本批產品不合格。
7.1產品標志
接線盒必須在醒目位置，裝設清晰、牢固的銘牌，其右上角應有明顯的凸紋標志“Ex”，并包括下列內容：
a）制造廠名或商標
b）產品型號、名稱
c）防爆標志及防爆合格證號
d）額定電壓
e）額定功率
f）制造日期或工廠編號
7.2接線盒包裝箱外壁上應有耐久的文字及標志：
1）制造廠名稱
2）收貨單位及地址
3）產品型號、名稱、數量
4）包裝箱外形尺寸及毛重
5）儲運及作業標志
7.3包裝
7.3.1接線盒包裝應符合GB/T13384-1992機電產品包裝通用技術條件的有關規定。
7.3.2接線盒應裝入大小適宜的包裝箱中，并應防止在運輸過程中損壞。
7.3.3包裝箱應有防水、防潮措施。
7.3.4包裝箱內隨同產品攜帶的技術文件
1）產品合格證書
2）產品使用說明書
3）裝箱單
7.4運輸
接線盒在運輸過程中和裝卸時，應按包裝標志及有關規定操作，并不得受雨、雪侵襲。
7.5貯存
接線盒應貯存于空氣流通，相對濕度大于90%，溫度為-20℃至+40℃，無腐蝕性氣體，不受雨、雪侵襲的倉庫中。 |
