油港化工碼頭燃料油管閘閥伴熱工程方案(請勿轉載)
項目名稱：油港化工碼頭燃料油管閘閥伴熱工程方案
貨物名稱：管道閥門電伴熱系統
設計單位：安邦電氣集團有限公司

一、技術規范
歡迎使用安邦電氣集團有限公司生產的MI鎧裝電伴熱帶產品，我公司一直致力于對熱補償產品的開發、研制、生產，因此積累了豐富的專業知識和經驗。利用其對電伴熱技術的深知卓見，為客戶解決了許多生產上的問題。歡迎您聯系我們，我們將竭誠為您提供最為恰當?shù)臒嵫a(bǔ)償系統方案。
我公司溫控電伴熱帶擁有九項專利，是國家“九五”重點攻關計劃項目，技術水平國內領先，部分技術水平國際領先，已在國內眾多重點工程中得到應用。
1、總則
1.1 本規范書適用于貴公司電伴熱帶工程條件、性能、安裝、調試及售后服務方面的技術要求、管道工程、還包括電伴熱帶的使用。
1.2本規范書所提出的是最低限度的技術要求，并未對一切技術細節作出規定，也未充分引述有關標準和規范的條文。我方保證提供符合規范書要求和現行中國或國際通用標準的優質產品。
1.3我方提供的產品是全新的和先進的，有在電伴熱工程中應用或供貨的業績，或類似條件下的應用業績。
1.4在簽訂合同之后三日內，需方有權提出因規范、標準和規程發生變化而產生的一些補充修改要求，我方遵守這個要求，但具體款項內容由供需雙方共同商定。
1.5本規范書所使用的標準，如遇到與需方所執行的標準不一致時，按較高的標準執行，但不低于最新中國國家標準。如果本規范書與現行使用的有關中國標準以及中國部頒標準有明顯抵觸的條文，我方及時書面通知需方進行解決。
1.6采用規范與標準
設備所設計的產品標準、規范；工程標準、規范；驗收標準、規范必須完全滿足所有中華人民共和國的相關條例及規范，包括（但不限于此）：
      《管道和設備保溫、防結露及電伴熱》   03S401規范
      《電氣裝置安裝工程施工及驗收規范》
      《1KV及以下配線工程施工及驗收規范》 GB50170-92
      《盤柜及二次回路結線施工及驗收規范》 GB60171-20
      《伴熱帶線路施工及驗收規范》         GB50168-92
      《電工電子產品基本環境試驗規程》     GB2423
      《電子測量?jī)x器電磁兼容性試驗規范》   總則GB6833.1
《電子測量?jī)x器電磁兼容性試驗規范》   GB6833
《國際電工委員會標準》               IEC-800
 電氣部分按國家現行的有關標準和規范執行。所有與設計、制造、使用本次采購設備有關的國際標準、國家標準、行業標準、地方標準及規定。
2、電伴熱帶介紹
設備電伴熱帶主要由MI鎧裝電伴熱帶、電氣附件、安裝附件、配電控制柜組成。
2.1工作原理
     MI 礦物絕緣加熱電纜概述： 該電纜是由金屬線芯(發熱體)、線芯周圍緊密的環繞著礦物質氧化鎂(絕緣層)及經過多次拉制過的金屬管(通常是銅、鋼或是不銹鋼等)構成。   由于上述結構使產品具有如下特性：① 因礦物絕緣加熱電纜全部由不燃燒的無機物組成，所以產品防火、阻燃，且不會產生有毒氣體，因電纜有可靠的金屬管密封且接地良好，特別適合各種防爆場所。
② 因氧化鎂絕緣材料在溫度高達 2000 多度時仍能保持穩定不變。因此電纜本身的使用溫度極限就是組成線芯及金屬外護套層所承受的最高溫度。
③ 產品的絕緣層氧化鎂是一種無機物質，線芯和外護套都由金屬構成所以從根本上解決了老化問題，大大的延長了電纜的使用壽命。在規定的條件下使用壽命可達數十年。
④ 產品采用不同外套管能耐油類、溶劑及大多數酸類的侵蝕。具有良好化學穩定性。
⑤ 機械性能好，因其結構堅固，可耐扭絞、擠壓、彎曲、拉、磨擦及一般的粗重搬運。
⑥ 因該電纜的發熱方式屬一種串聯的電阻型電熱元件，因此發熱均勻，全長溫差極小。
⑦ 發熱功率大，一般為30～80W/m以上，該電纜不會像蒸汽加熱管線那樣因蒸汽停止供應而發生凍結的危險，需要時打開電源即可，不需經常維護。
⑧ 耐低溫，在低溫下施工不脆斷，易于冬季施工和維修。
（1）主要品種：
① MIC-Ⅰ 01～03 ② MIC-Ⅱ 01～14 ③ MIC-Ⅲ 01～14 ④ MIC-IV 01～15 ⑤ MIC-V 11～14

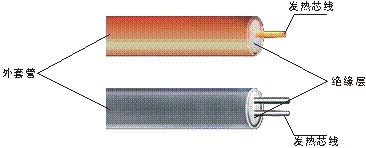

（2）結構圖


1.外套管為不銹鋼
2.礦物絕緣層（MgO、Al2O3）
3.發熱芯線為導電加熱材料
4、技術數據表
MI礦物絕緣電伴熱帶技術參數:

二、設計說明
1、電伴熱技術條件
維持溫度：60-100℃；                 最低氣溫：-40℃；
保溫材料：聚氨脂瓦殼 ；              保溫厚度8cm；
2.散熱計算
2.1計算出設備實際散熱量QT，
QT=1.3×2π×（Tv-Td）/[1/λ?Ln（Do/Di）+2/(Do×α)]
QT——單位長度的熱損失（W/m）；
Tv——設備的維持溫度（℃）；
Td——最低環境溫度（℃）；
λ——保溫材料的導熱系數W/（m?℃）；
Do——保溫層外徑（Do= Di+2δ）（mm）；
Di——保溫層內徑；
δ——保溫層厚度；
α——保溫層外表面向大氣的放熱系數（W/m?℃）與風速ω（m/s）有關，即α=1.163（6+3ω1/2），W/（m?℃）；
2.2電伴熱帶數量總量統計及電伴熱帶安裝系數
  2.2.1電伴熱帶安裝系數的確定
2.2.2散熱量大的管件處需增加電伴熱帶敷設數量保證該處熱量補償。
2.2.3每個電伴熱帶配件需要預留不少于1m的長度作為余量，以便于接線及日后檢修用。
2.2.4根據熱損得：MI電伴熱帶采用S型平鋪方法，（見附圖）。

所以選用MI/30W-320/220V-NPT3/4 電伴熱帶。由于電伴熱帶敷設在管道外壁對管道內的介質進行傳熱，因此其傳熱效率較低，大約為80%。
2.3電伴熱帶數量總量統計

三、配電說明
安邦電氣集團有限公司針對貴公司電伴熱帶的使用特點，開發出專門適應于電伴熱配套的專用配電箱。經過廣大客戶使用后一致反映，該配電箱不僅性能穩定，而且經久耐用。專用配電箱主要由主斷路器、交流接觸器、分路漏電保護斷路器、溫度控制系統等組成。我公司針對設備項目的實際要求，特做出如下設計：
1、設計要求：電伴熱控制箱電源AC 220v/380V 50HZ，用于防爆區域，MI電伴熱帶以117.4米為一個回路。
2、配電箱設計：
提供的配電箱附有電氣原理圖，二次接線原理圖等。
我公司提供的配電箱按照國標GB3797（1ECD439—1）進行生產，箱內所用元件按照國際電工委員會IEC898，IEC947—2，IEC1009標準制造，符合中國電工產品認證委員會CCC安全認證要求，配電箱的安裝和測試在我公司認可的工廠進行，并通過功能性測試。

四、材料明細
1、MI鎧裝絕緣電伴熱帶材料輔材分項表：

五、安裝說明
一、施工前準備工作
1、管道系統
（1）管道系統與配備都已施工完畢；
（2）防銹防腐涂層已干透；
（3）銼去所有毛刺和利角。
2、電伴熱帶和配件
（1）檢查電伴熱帶表面是否在運輸過程中破損；
（2）絕緣性能是否良好（用1000VDC搖表?yè)u試，絕緣電阻≥20MΩ）；
（3）電伴熱帶與所有配件的型號與設計要求一致。
二、電伴熱帶施工方法
1、用不銹鋼扎帶每隔30~50cm處，將MI電伴熱帶固定于管道和閘閥上。
2、按照設計方案，電伴熱帶的敷設方式為S型平鋪。安裝完成后，用鋁箔膠帶沿電伴熱帶方向緊貼在管道和閘閥上。
3、所有散熱體應按設計要求預留所需電伴熱帶長度，并應注意下列幾點：
※散熱體應有設計所需電伴熱帶的長度。
4、※平鋪和纏繞應盡可能使散熱體在必要時，隨時可拆除進行維修或更換，而不損壞電伴熱帶或影響其它線路。
三、配件安裝
※按設計要求選用配件。
※供電接線盒盡可能接近管道線路的供電端。
※按配件安裝說明書準備線口。
四、保溫層安裝
電伴熱帶施工測試后，應立即進行保溫層安裝，并注意以下幾點：
※所采用保溫層的材料、厚度和規格與設計圖要求符合。
※施工時，保溫材料必須干燥。
※保溫層施工時，應避免損傷電伴熱帶。
※保溫層施工后，應立即對電伴熱帶進行絕緣測試。
※在保溫層外加警示標簽，注明“內有電伴熱帶”等字樣，更需注明所有配件的位置。
五、注意事項
※電伴熱帶安裝時，嚴謹破壞絕緣層，必須緊貼于被加熱體，以提高熱效率。
※潮濕場合應配套防爆接線盒和終端子。
※接線后應用硅橡膠密封（使用屏蔽層的電伴熱帶終端處必須將屏蔽層剝離10cm，以防造成短路）。
※按電伴熱各路的電壓、電流等參數，選擇漏電保護裝置等。
六、質量承諾
1、本質量承諾規定，伴熱系統供應商提供的設備為全新的、先進的、成熟的、完善的、安全可靠的，且設備的技術經濟性能符合GB/T19835-2005的要求。本公司電伴熱帶各項技術性能指標，均達到國內領先水平。
2、伴熱系統成套供應商提供詳細的供貨清單，以及安裝和檢修所需的專用工具和消耗材料。并在箱內提供《電伴熱安裝手冊》及《使用維護說明書》。
3、伴熱系統由我方負責安裝指導，提供一年質保。在質保期內，非人為因素造成的損壞，免費提供備品備件、維修工具和材料。
4、超過質保期時效，我公司在設計使用年限十五年內，提供有償?shù)膫淦穫浼?、維修工具、材料和技術指導等服務。
安邦電氣集團有限公司
地址：安徽省天長市關塘工業園區1號
電話：0550-2408238、2401566
傳真：0550-2408239、2409599
日期：2012年6月15日
方案設計：安邦電氣集團技術部
