    電伴熱帶是冬季防止汽包水位測量管路結冰的一項措施，正常時水位變送器正壓負壓側電伴熱帶的發熱量基本一致，對水位測量的影響較小，但當正壓負壓側的發熱量不一致時，電伴熱帶就會對汽包水位的正確測量產生重大影響。

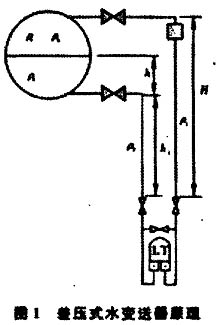

一，汽包水位測量原理

汽包水位計算公式(單室平衡容器)

平衡容器有效測量段溫度是為了提高測量精度，如現場無此測點，則假定為50"C。

功能塊是針對單室平衡容器水位補償，不適合其它類型的平衡容器補償。

有效測量段輸入用毫米，里面計算轉為米，輸出再轉為毫米。

零水位定義

(1) 實際零水位。是指汽包中心線為實際零水位；以鍋爐廠家說明書為準。

(2) 有效測量段零水位。從汽包上引出上、下測量管(冷凝球側)垂直距離的二分之一。

(3)零水位偏置。如果實際零永位比有效測量段低50mm(以下測量管中心為參考基準)，則Bias為50mm

二、沮度對汽包水位測量的影響

當平均密度變化△p_c時，產生的水位測量誤差為

△h=-H△p_c/（p_w-p_s）

則相對誤差為

y_h=-△p_c/（p_w-p_s）×100％。

表1靜水柱平均溫度為20、60、90℃，相對于50℃時不同壓力下的水位測量相對誤差％。



壓力/MPa	0.1	2	4	6	8	10	12	14	16	18	20
20℃	0	0	0	0	0	0	0	0	0	0	0
60℃	1.6	1.8	2.0	2.1	2.2	2.4	2.6	2.9	3.2	3.8	4.9
90℃	2.7	3.1	3.4	3.6	3.9	4.2	4.6	5.0	5.6	6.5	8.4



從表1可以看出，由汽包平衡容器靜水柱溫度在50℃之上變化時對汽包水位測量誤差的影響，隨鍋爐參數的提高而增大。當50℃之下變化時影響很小，因此在沒有整個靜水柱溫度補償?shù)钠粶y(cè)量系統中必須保證垂直水柱溫度在50"C之下變化；即使有補償也必須保證靜水柱溫度均勻分布；在進行保溫、伴熱的系統中水側取樣點以下的引壓管路垂直部分，若溫度大于50℃必須保證保溫、伴熱條件相同。

三、解決方案

    根據以上理論，由于伴熱影響汽包水位誤差增大的原因有兩種可能：第一，正負壓側伴熱不均勻，造成正負壓側水柱溫度和密度偏差加大；另一種可能即伴熱溫度設置較高，使汽包水位取樣管路靜水柱溫度大于50℃甚至更高。

    高溫溫控電伴熱帶，采用壓力式溫控器，伴熱投入一段時間后汽包水位偏差逐漸增大，停伴熱一段時間后水位偏差逐漸減小，懷疑取樣管路有局部或整段管路存在過熱可能。檢查汽包水位取樣管路發現，取樣管外纏繞石棉繩，電伴熱帶敷設在石棉繩上，外加保溫棉及鐵皮，基本能達到保溫要求，不過有一段取樣管路未加石棉繩，電伴熱帶直接接觸取樣管路，會對這段管路內水柱密度造成影響；對此段取樣管路重新保溫，使電伴熱帶不直接接觸取樣管。

    檢查電伴熱帶溫控器時發現，此電伴熱帶溫控器失靈，伴熱電纜送電后—直加熱，此為汽包水位偏差增大的主要原因；伴熱電纜溫控器為壓力式溫控器，溫包埋于管路外石棉繩上，直接控制保溫棉內溫度。由于測量方式的局限，不能精確地控制溫度，并且也不能直觀地顯示保溫內溫度，如果更換溫控器必須拆除保溫，基于以上局限，決定在保溫內埋PTl00溫度原件，使用數顯式只能溫度控制儀控制溫度，運行后觀察發現，改造后可以更精確的控制保溫內溫度，也可以更直觀的檢查伴熱運行情況。

    針對汽包水位測量因伴熱影響出現的異?，F(xiàn)象，對汽包水位變送器取樣管路的保溫和伴熱應加強巡檢，發現問題及時處理。同時，對汽包水位變送器柜進行了封閉，有效地防止了雨雪、大風天氣對變送器測量的影響，保證機組的安全過冬。
