欧美性潮喷XXXXX免费视频看,97精品久久久久中文字幕,天堂а√在线中文在线,久久久久久久极品内射

一、電伴熱帶PTC發(fā)熱樣品的制備過程

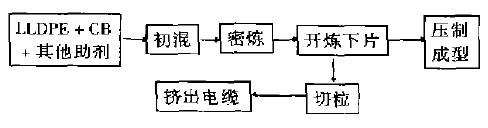

    按配方計算量將LLDPE與導電粒子在高混器中干混均勻，再在1L密煉機中于180下塑化10min，出料、下片、切粒。將片材在25T平板硫化機七壓片，壓制成型條件：預熱5min，熱壓3min，熱壓壓力l5MPa，溫度180℃；片材厚度1mm、3mmm；粒料用于擠出自限溫伴熱帶，簡單的工藝流程如下：

二、性能測試

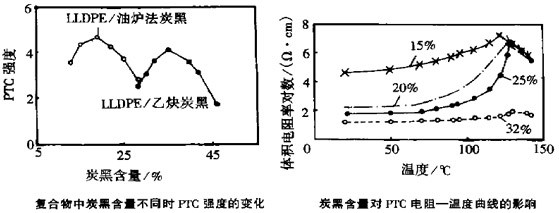

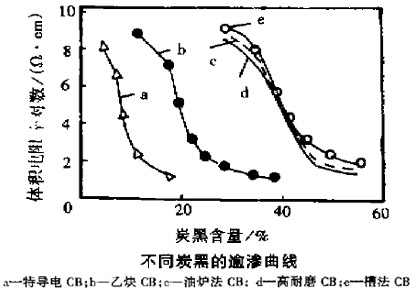

1、體積電阻及電阻率～溫度曲線
    按ISO3915-1981(E)標準制樣，并在其兩端部涂覆導電銀膠，以確保樣品與電極為歐姆接觸；70℃下處理8h，自然冷卻至室溫，穩(wěn)定24h后測定電阻，并換算為電阻率對數(shù)。

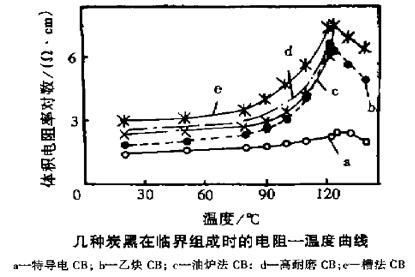

    電阻～溫度曲線是在20～150℃范圍內(nèi)，升溫速率為2℃／min的條件下測定的。電阻小于2×10^7Ω
，測量采用DT890C+型數(shù)字式萬用表；超過2×10^7Ω，采用ZC-36型兆歐計進行。測試設備參照IS03915-1981(E)自行設計，附有加熱恒溫裝置。

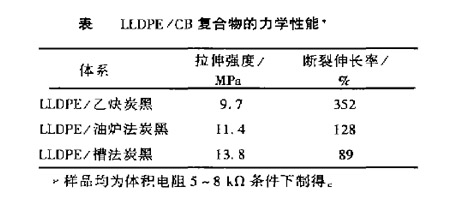

2、力學性能測試
    樣品拉伸強度及斷裂伸長率按ISO/R527—1966(E)注射制樣，拉伸速率為50mm/min，測試設備為英國產(chǎn)INSTRON1121型電子拉力機。

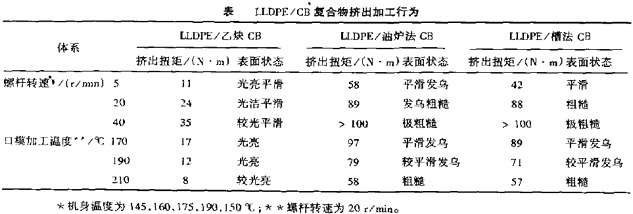

3、加工性能測試
     樣品加工性能在德國產(chǎn)Brabender單螺桿擠塑機上進行。

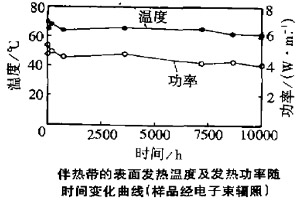

4、發(fā)熱特性測試
    截取伴熱帶1米，以20mm的螺距緊密纏繞于高300mm，內(nèi)徑約25mm的玻璃管上，內(nèi)充甲基硅油，外用玻璃棉保溫。電纜在220V、50Hz交流電壓下通電運行10000h，記錄穩(wěn)態(tài)電流、電壓及油溫(發(fā)熱溫度)，并且利用公式P=IU求出發(fā)熱功率。

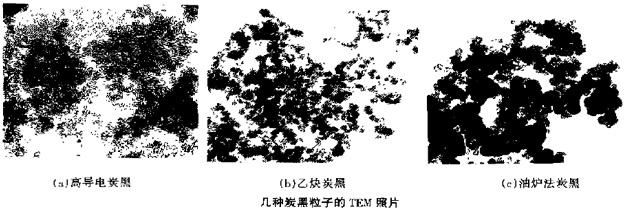

5、TEM觀測
    采用日本電子公司生產(chǎn)的TEM-7型透射電子顯微鏡觀察炭黑粒子的形貌。

相關信息： 自限溫電伴熱帶中的高分子PTC導電塑料（一）
